一、項目需求
l  根據用戶實際需求，部署一套安全、可靠、實用的廠級監視系統，完成電廠內主機、熱網、電度表等分系統的數據采集、存儲，并廠區內后續其他分系統數據據、應用提供數據匯總支持，最終實現廠區內數據共享消除信息孤島，同步具備數據上傳到集團及其他有關系統的功能。

l  數據采集：通過網絡規劃，安全要求，完成公司下屬系統的數據采集工作，需要具備安全、可靠、準確等要求，滿足相關標準要求。

l  數據應用：數據庫平臺上搭建應用模塊，完成生產過程監視、歷史趨勢分析等功能。
二、系統特點

  l 全面數據規劃和面向業務數據處理系統設計思想，既保證了企業數據資源的完整性和長期可利用性；

  l系統設計符合電力行業有關信息系統建設的規范；

  l采用先進的開發工具，系統具備完整的、高質量的文檔；

  l廠級監控信息系統（SIS）可用于生產過程的自動采集、存儲和監視，可在線存儲每個工藝過程點的多年數據，可以提供清晰、精確的操作情況畫面，用戶既可瀏覽當前的生產情況，也可回顧過去的生產情況，是企業的生產數據中心。

三、設計原則

  實時信息系統具備將機組分散控制系統DCS系統、熱網系統、電量數據、環保數據等與廠級監控信息系統聯網，進行數據采集，實現數據信息共享。

實時數據庫系統接口系統在方案設計時將充分依據以下設計原則：

l  安全性

n  實時數據庫系統系統與電廠各控制系統的通信過程不能影響過程控制系統的運行；

n  接到數據通訊系統上的任一系統或設備發生故障，不導致通訊系統癱瘓或影響其它聯網系統和設備的工作；

n  控制系統通過單向隔離網閘與實時信息系統安全隔離；

l  實時性

?  系統能夠?qū)崟r地反映過程信息，這種及時反映是從過程分析的角度提出的；

?  接口軟件可提供高速的數據采集通道，保障數據的實時性；

l  開放性

?  通信接口應能夠接受被接口設備的通信協議；

?  使通信具有一定的通用性和靈活性；

?  采用標準的通信協議。

l  擴展性

?  通信接口系統具有較強的擴展能力；

?  充分保證電廠以后機組容量設計以及其他分系統的可靠接入。

l  易維護性

?  通信接口子系統是易于維護的；

?  維護包括狀態提示、故障診斷、系統設置、人機接口、系統網絡物理連接等等方面。

l  先進性

?  通信接口子系統的先進性是上述各種性能的綜合要求；

?  設計應符合國際流行趨勢，具有技術先進性。

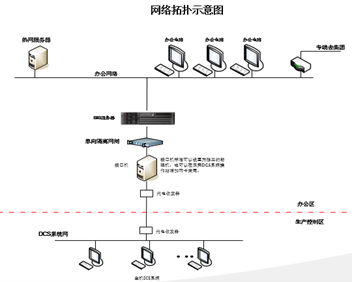

四、網絡拓?fù)?br/>
五、項目展示

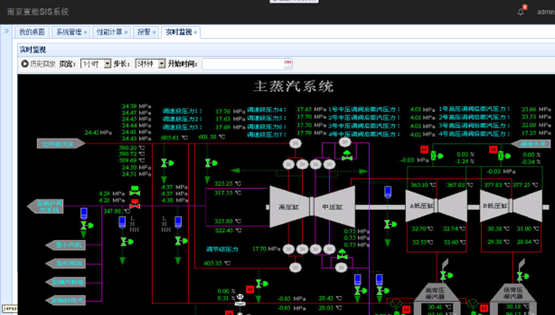

·實時監測畫面

·歷史回放

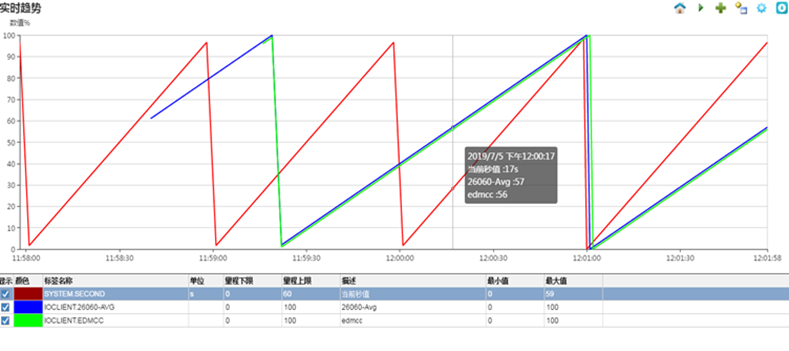

·趨勢分析

   l  支持曲線刷新時間間隔

   l  支持歷史數據查詢分析。

   l  支持自定義周期數據查詢

   l  支持多條曲線分析

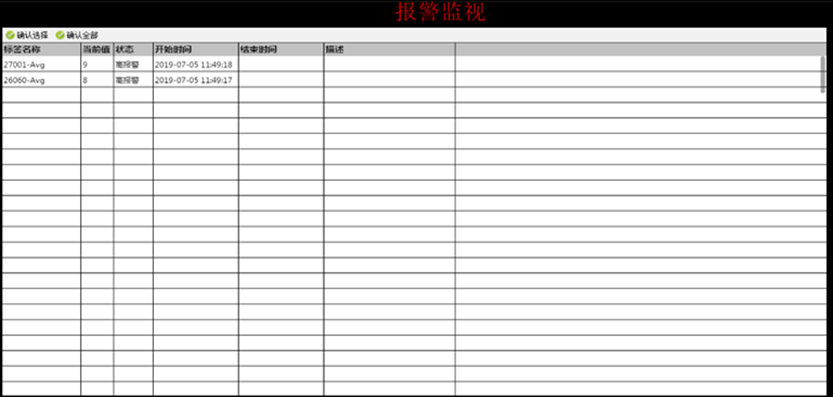

  ·報警查詢
